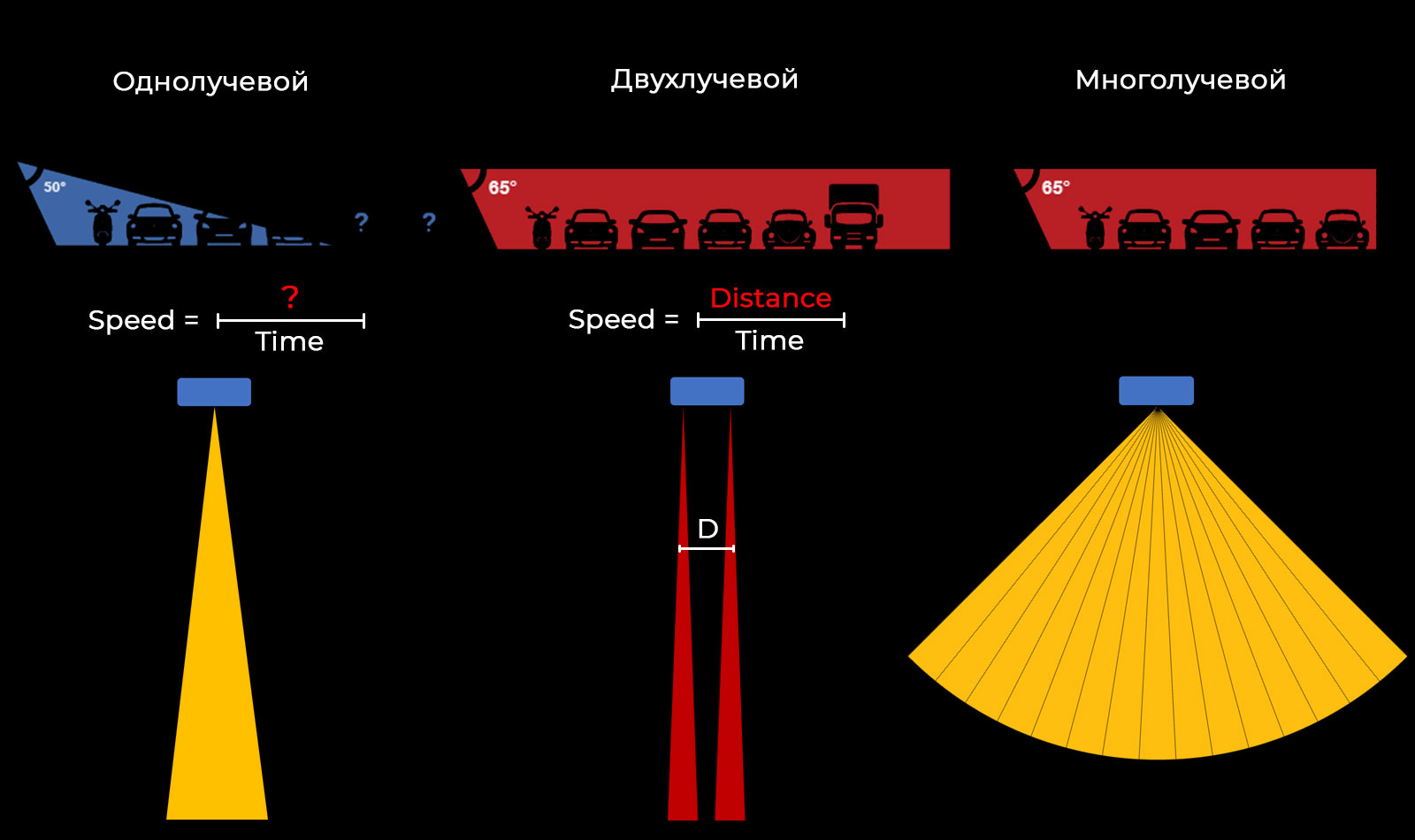

Однолучевые и многолучевые детекторы транспорта
Однолучевые датчики, как видно из определения, имеют одну антенну которая излучает маломощный СВЧ-сигнал в фиксированном веерном луче. Этот луч оставляет вытянутый эллиптический отпечаток на дорожном покрытии. Все не фоновые объекты отражают сигнал назад на датчик, который определяет и измеряет дистанцию до них. Точность определения расстояния — 0.4 м. Пользователь может задать несколько зон обнаружения. Внутренний микроконтроллер датчика в реальном времени управляет оптоизолированными парами контактов, соответствующим зонам обнаружения. Контакты замыкаются, когда объект присутствует в соответствующей зоне обнаружения. Для однолучевых датчиков характерна ширина полосы пропускания в 50-75 МГц, вертикальный угол в 50 градусов и, соответственно, небольшое количество контролируемых полос.
В двухлучевых датчиках, две антенны находятся на фиксированном расстоянии друг от друга. Датчик генерирует два луча, которые передаются параллельно друг другу, создавая «скоростную ловушку«. Измеряя время, которое требуется транспортному средству для прохождения между двумя антеннами с точностью до доли миллисекунды, датчик обеспечивает высокоточное измерение, которое затем используется для расчета скорости каждого отдельного транспортного средства. Анализируя время перекрытия двух антенн, датчик способен вести классификацию транспортных средств:
Технология двойного радара позволяет определять направление движения. Датчик определяет порядок, в котором транспортное средство проходит через два луча, таким образом позволяя ему определять, в каком направлении движется транспортное средство, без какого-либо вмешательства пользователя.
Датчик с двумя лучами вычисляет скорость и длину больше точно, чем любое другое однолучевое устройство. Высокая скорость передачи данных в единицу времени позволяет проделывать расчеты для каждого транспортного средства по каждой из 22 полос движения на расстоянии до 76 метров. Вертикальный угол — 65 градусов.
Многолучевые детекторы транспорта имеют 16 направленных приемно-передающих антенн расположенных таким образом, чтобы перекрыть сектор в 90 градусов. Антенны переключаются одна за другой, таким образом осуществляется сканирование области. Сканирование происходит 3600 раз в секунду, что позволяет непрерывно отслеживать транспортные средства, отличать полосы и точно обнаруживать присутствие подвижных и остановившихся у СТОП-линии транспортные средства.
